Tester ta' Kwittanza Parzjali għal Switchgear ta' Vultaġġ Għoli

Introduzzjoni tal-Prodott

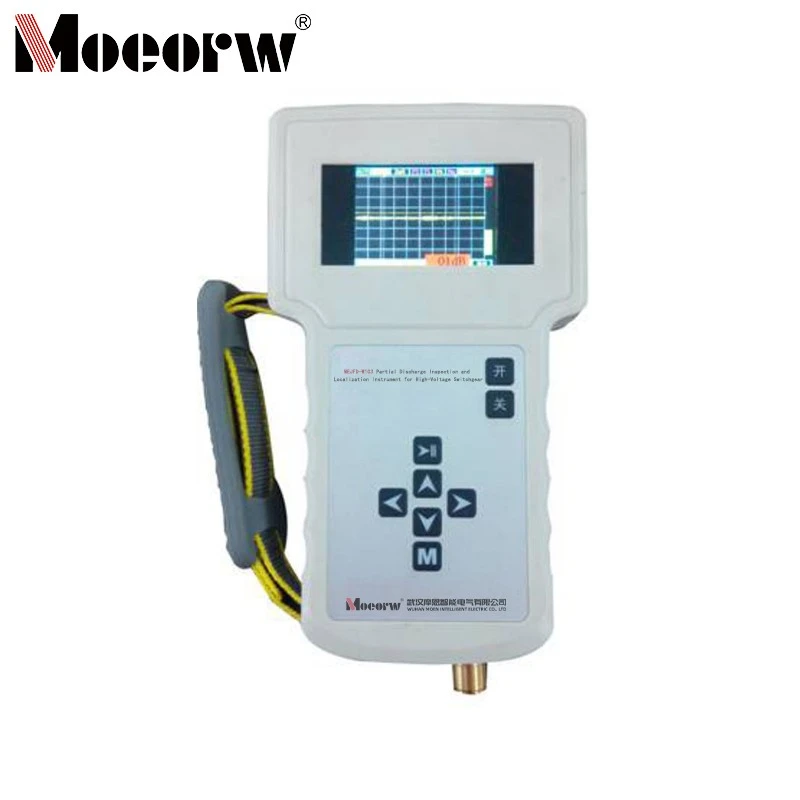

Meta sseħħ skarigu parzjali, jiġġenera fenomeni fiżiċi bħal mewġ ultrasoniku, sħana, dawl u kampijiet manjetiċi. Fost dawn, il-mewġ ultrasoniku jippropaga b'mod sferiku 'l barra mis-sors. L-Istrument ta' Spezzjoni u Post ta' Kwittanza Parzjali MEJFD-103 għal Switchgear ta' -Vultaġġ Għoli juża s-sinjali ultrasoniċi ġġenerati minn skariki parzjali biex jiddetermina l-preżenza u l-post tagħhom. Flimkien ma 'wiri ta' immaġni u data f'ħin reali, jippermetti dijanjosi rapida ta 'kundizzjonijiet ta' skariku parzjali. Dan il-lokalizzatur jintegra kemm il-vultaġġ tad-dinja temporanju kif ukoll metodi ta 'skoperta ultrasoniku.

Parametru tal-Prodott (speċifikazzjoni)

2.1 Parametri tal-Prestazzjoni tat-TEV
1) Sensor	Kapaċitiv;
2) Medda tal-Kejl	-5 sa 60 dB, inkrementi ta '1 dB;
3) Riżoluzzjoni	1 dB.
3.2 Parametri tal-Kejl Ultrasoniku
1) Medda ta 'Kejl	-11 dB sa 68 dB, inkrementi ta' 1 dB;
2) Riżoluzzjoni	1 dB;
3) Frekwenza taċ-Ċentru tas-Sensor	40kHz ± 1kHz;
4) Dijametru tas-Sensor	16mm.
2.3 Speċifikazzjonijiet tal-Hardware tal-Istrumenti
1) Wiri	LCD backlit bil-kulur;
2) Riżoluzzjoni tal-Wiri	320X240;
3) Sensittività Orizzontali	50μs/Div ~ 2ms/Div;
4) Sensittività vertikali	4 μV/Div ~ 400 μV/Div (ultrasoniku);400 μV/Div ~ 40 mV/Div (TEV);
5) Trigger modi	Awto, Norm, Sinjal;
6) interface tal-PC	Konnessjoni USB;
7) Metodu ta 'ċċarġjar	Ċarġer iddedikat;
8) Ħażna tad-dejta	Jappoġġja l-ħażna tal-karta SD;
9) Ħin operattiv	4 sa 5 sigħat għal kull ħlas sħiħ;
10) Kontrollur	Tastiera tal-membrana;
11) Konnetturi	Input tal-ċarġer DC b'vultaġġ baxx ta' 2.1mm -;
2.5mm jack tal-headphone stereo;
1) Input tas-sensor ultrasoniku estern;
2) Headphones	Minimu 8 ohms.
2.4 Ambjent Operattiv
1) Temperatura operattiva	-10 sa 45 grad;
2) Umdità	0–90% RH, mingħajr-kondensazzjoni;
2.5 Dimensjonijiet
1) Dimensjonijiet	Unità Prinċipali 245 × 132 × 45 mm; Dijametru tar-riflettur paraboliku;275 mm;
2) Piż	1 kg (Unità Prinċipali) 0.5 kg (Sensor);
2.6 Ċarġer tal-batterija
1) Vultaġġ Rated	90–264 V AC;
2) Frekwenza	47–63 Hz;
3) Vultaġġ tal-Iċċarġjar	12 V DC;
4) Kurrent tal-Iċċarġjar	500 mA;
5) Ħin tal-Ħlas Sħiħ	5 sigħat.
2.7 Parametri Esterni tas-Sensor Ultrasoniku Paraboliku
1) Frekwenza taċ-Ċentru tas-Sensor	40 kHz;
2) Dijametru tas-Sensor	16 mm;
3) Riflettur Paraboliku Dijametru ta 'barra	275 mm;
4) Riflettur Paraboliku Dijametru Standard	250 mm;
5) Piż	0.6 kg;
6) Temperatura operattiva	-10 sa 50 grad;
7) Umdità	0–90% umdità relattiva, mingħajr-kondensazzjoni.

Karatteristika tal-prodott u applikazzjoni

● Forom tal-mewġ ta' skarigu parzjali ultrasoniku u TEV jintwerew flimkien ma' limiti ta' twissija isfar, ħodor u ħomor fuq interface wieħed-l-ewwel domestiku.

● Jkejjel il-kobor tal-iskarigu parzjali bl-użu ta' sejbien ta' vultaġġ tad-dinja transitorju (TEV) f'unitajiet dBmV;

● Jikkaratterizza skrin LCD bil-kulur għal wiri aktar intuwittivi u faċli għall-utent-;

● Jinkludi mod ta' monitoraġġ tal-headphones għal-ħin reali jisimgħu sinjali ta' skarigu parzjali waqt l-ittestjar ultrasoniku;

● Awtomatikament jaħżen id-dejta tat-test għall-irkupru faċli tar-rekords u l-analiżi sussegwenti;

● Disinn faċli għall-utent-b'daqs kompatt, kostruzzjoni ħafifa, u portabbiltà.

Dettalji tal-produzzjoni

Adattat għall-iskoperta u l-lokalizzazzjoni ta' skarigu parzjali f'switchgear ta'-vultaġġ għoli u-vultaġġ medju, li jippermetti dijanjosi rapida ta' kundizzjonijiet ta' skarigu parzjali.

Kwalifiki tal-Kumpanija

FAQ

1) Liema żewġ metodi ta 'skoperta huma integrati fl-Istrument ta' Spezzjoni u Post ta 'Switchgear ta' Skarigu Parzjali ta' Vultaġġ Għoli -W103 tal-MEJFD-W103?

Tweġiba: Dan l-istrument tal-post jintegra vultaġġ tad-dinja temporanju (TEV) u metodi ta 'skoperta ultrasoniku. Jista 'jiddetermina l-preżenza u l-post ta' skariki billi jirċievi sinjali ġġenerati minn skariki parzjali.

2) X'inhuma r-rekwiżiti għall-plagg u l-ispluggjar tal-kejbil tal-konnessjoni tas-sensorju estern meta tuża l-MejfD-W103 High-Voltage Switchgear Parzal Discharge Spezzjoni Locator?

Tweġiba: Il-kejbil tal-konnessjoni tas-sensor estern għandu jiġi pplaggjat jew splaggjat biss meta l-unità prinċipali tkun mitfija. It-tħaddim waqt li jkun mixgħul jista' jagħmel ħsara lill-istrument jew jaffettwa l-eżattezza tas-sejbien.

3)Kif nista' ngħin fl-identifikazzjoni ta' sinjali ta' skarigu parzjali fil-modalità ultrasonika fuq l-Istrument ta' Spezzjoni u Lokalizzazzjoni ta' Skarigu Parzjali ta' Switchgear ta' Vultaġġ Għoli MEJFD-W103-?

Tweġiba: Fil-modalità ultrasonika, daħħal il-headphones dedikati u aġġusta l-volum. Identifika s-sinjali ta' ħruġ billi tisma' ħoss ta' siffjar (simili għal sizzling f'taġen). Barra minn hekk, l-istrument għandu funzjoni li timmira bil-lejżer. Meta jintuża ma 'riflettur trasparenti, jippermetti immirar preċiż biex jgħin fl-iskoperta ta' skariki tal-wiċċ f'meded mill-qrib jew 'il bogħod.
