Analizzatur Komprensiv ta' Kwittanza Parzjali Diġitali

Analizzatur Komprensiv ta' Kwittanza Parzjali Diġitali

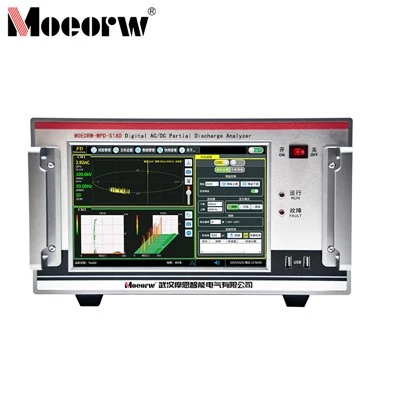

Il-MEJFD-W1S Partial Discharge Tester huwa strument diġitali ġdid għall-ittestjar tal-iskarigu parzjali żviluppat mill-kumpanija tagħna. Hija żżomm is-saħħiet ta 'mudelli preċedenti filwaqt li tnaqqas id-daqs tagħha u tottimizza aktar il-prestazzjoni. It-tubu tradizzjonali tal-oxxilloskopju u l-operat tal-pum fiżiku ġie sostitwit bi touchscreen ta '10.1 pulzieri, li jsaħħaħ il-funzjonalità, il-faċilità ta' użu u l-affidabbiltà.

Dan l-istrument juża ċirkwit ta' mikrokontrollur ta' 32-bit ta' prestazzjoni għolja-kombinat ma' tħaddim ta' touchscreen. Dan mhux biss jestendi l-ħajja operattiva iżda jipprovdi wkoll il-karatteristiċi li ġejjin: one-kalibrazzjoni awtomatika touch; proporzjon ta' diviżjoni tal-vultaġġ tat-test ta' vultaġġ għoli-konfigurabbli; Komunikazzjoni tal-port tas-serje għat-tlugħ tad-dejta tat-test. Dan l-istrument għandu sensittività ta 'skoperta għolja, applikabilità wiesgħa fuq kampjuni tat-test, firxa dinamika wiesgħa fis-sistema ta' amplifikazzjoni tiegħu, kombinazzjonijiet ta 'medda ta' frekwenza multipli (disa 'tipi), u kapaċitajiet qawwija kontra l-interferenza. Meta jintuża flimkien ma 'ġeneratur tal-polz ta' kalibrazzjoni u unità ta 'input, iservi bħala strument prattiku ta' ttestjar ta 'skarika parzjali adottat b'mod wiesa' minn utilitajiet tal-enerġija, manifatturi u istituzzjonijiet ta 'riċerka.

1. Il-firxa tal-kapaċità ekwivalenti tal-kampjuni li jistgħu jiġu ttestjati hija 6pF sa 250µF.
2. Firxa tal-kejl: 0.1 pC - 10000 nC
3. Numru ta 'kanali: Kanal wieħed
4. Sensittività ta' skoperta u kurrent permissibbli (ara Tabella 1)

Tabella 1. Sensittività ta' Sejbien u Valur Kurrent Permess ta' Unità ta' Input

I. Konvenjenza Operattiva Pendenti

1. Interazzjoni aġġornata: Karatteristiċi ta 'touchscreen abilità ta' 10.1 pulzieri, li tissostitwixxi wirjiet tradizzjonali tat-tubu tar-raġġi katodiċi b'pumi fiżiċi. L-interface intuwittivi u l-operat flessibbli jnaqqsu b'mod sinifikanti l-kurvi tat-tagħlim filwaqt li jestendu l-ħajja operattiva.

2. Karatteristiċi ta 'Konvenjenza Intelliġenti: Jappoġġja kalibrazzjoni awtomatika ta' -touch, li telimina kalkoli manwali kumplessi. Wara li tinjetta ċarġ magħruf permezz tal-ġeneratur tal-polz tal-kalibrazzjoni tat-tip JZF-, l-istrument awtomatikament jikkalibra u juri direttament il-kwantità ta 'skarika tal-kampjun tat-test. Mgħammra b'funzjonalità ta 'komunikazzjoni serjali, tiffaċilita upload bla xkiel ta' data tat-test għal apparati oħra għal arkivjar u analiżi effiċjenti.

3. Aġġustament tal-Parametru Flessibbli: Il-proporzjon tad-diviżjoni tal-vultaġġ tat-test tal-vultaġġ għoli -huwa konfigurabbli liberament. Parametri ewlenin bħall-bażi tal-ħin tal-iskannjar ellittiku, bandwidth tal-amplifikatur, qligħ, u tieqa tal-ħin huma kollha aġġustabbli permezz ta' kontrolli wieħed-touch fuq il-touchscreen, li jiżguraw tħaddim effiċjenti.

II. Metriċi tal-Prestazzjoni Pendenti

1. Sensittività Għolja ta 'Sejbien: Għal kampjuni tat-test b'kapaċità ekwivalenti li tvarja, is-sensittività taċ-ċirkwit żbilanċjat tilħaq sa 0.02 pC (li tikkorrispondi għal firxa ta' kapaċità ta 'rfinar ta' 0-25-100 pF). Is-sensittività taċ-ċirkwit bilanċjat tadatta b'mod sinkroniku, li tippermetti qbid preċiż ta 'sinjali debboli ta' skarigu parzjali.

2. Firxa ta 'Kejl Estensiva: Tkopri kampjuni tat-test b'kapaċità ekwivalenti minn 6 pF sa 250 µF u kejl ta' skariku minn 0.1 pC sa 10,000 nC, li jissodisfaw ir-rekwiżiti tal-ittestjar għal tagħmir u komponenti tal-enerġija diversi.

3. Kapaċità qawwija ta 'Anti-Interferenza: Mgħammar b'disa' kombinazzjonijiet ta 'faxxa ta' frekwenza, it-tarf ta 'frekwenza baxxa-ta' 3dB tal-amplifikatur (10, 20, 40kHz) u għoli -tarf ta 'frekwenza (80, 200, 300kHz) jistgħu jintgħażlu liberament. Flimkien mal-funzjoni ta 'tieqa tal-ħin (wisa' tat-tieqa aġġustabbli minn 5 gradi sa 170 grad, twieqi doppji jistgħu jiġu attivati ​​b'mod indipendenti jew simultanjament), tevita b'mod effettiv l-interferenza tal-fażi-fissa. Jappoġġja r-rotazzjoni tal-bażi tal-ħin tal-iskannjar ellittiku (f'żidiet ta '30 grad, sa rotazzjoni ta' 120 grad) biex tkompli tottimizza r-reżistenza tal-interferenza.

4. Preċiżjoni Affidabbli tal-Kejl: Żball tal-wiri tal-quċċata tal-polz huwa biss ±3% (fl-iskala sħiħa), żball tal-wiri tal-vultaġġ tat-test huwa ±1%, u żball tal-wiri tal-frekwenza tat-test huwa inqas minn ±1%. Is-sistema ta 'kalibrazzjoni żero tibqa' konsistenti fil-frekwenzi kollha ta 'skanijiet ellittiċi, u tiżgura data tat-test preċiża u affidabbli.

III. Adattabilità Funzjonali estensiva

1. Kapaċitajiet ta 'Skanjar u Wiri Sinjuri: Il-bażi ta' ħin ta 'skannjar ellittiku tappoġġja frekwenzi multipli (50/60, 100, 150, 200, 400Hz), b'modi operattivi li jkopru forom ta' mewġ ellittiċi, sinusojdali u lineari biex jakkomodaw rekwiżiti ta 'osservazzjoni ta' forma ta 'mewġ diversi fix-xenarji ta' ttestjar; It-touchscreen juri b'mod ċar parametri ewlenin inklużi forom tal-mewġ PD, valuri PD, vultaġġ tat-test, u frekwenza tat-test. Il-qari tal-kwantità tal-iskarika jaqleb awtomatikament bejn wirjiet deċimali b'1 ċifri jew 2 ċifri bbażati fuq il-kobor għal leġibilità mtejba.

2. Adattabilità ta 'Unità ta' Input Għoli: Mgħammar b'unitajiet ta 'input li fihom 12-il medda ta' kapaċità tunable u unità waħda ta 'input resistiva, li takkomoda valuri rms kurrenti minn 30mA sa 50A (ċirkwiti mhux ibbilanċjati) u 0.25A sa 300A (ċirkwiti bilanċjati). Din il-flessibbiltà tippermetti l-ittestjar ta 'kampjuni b'capacitance u klassifikazzjonijiet kurrenti li jvarjaw.

3. Xenarji ta 'Applikazzjoni Versatili: Meta jintuża ma' ġeneraturi ta 'polz ta' kalibrazzjoni u unitajiet ta 'input, huwa applikabbli b'mod wiesa' f'utilitajiet tal-enerġija, impjanti tal-manifattura u istituzzjonijiet ta 'riċerka. Jissodisfa r-rekwiżiti tal-ittestjar tal-iskarigu parzjali għal transformers, capacitors, kejbils u tagħmir ieħor tal-enerġija, li jappoġġja testijiet f'50Hz u frekwenzi 'l fuq minn 50Hz.

IV. Disinn Strutturali Prattiku

1. Kumpatti u li jinġarru: Karatteristiċi ta 'chassis standard tad-desktop b'dimensjonijiet ta' 370mm (W) × 460mm (D) × 215mm (H) u jiżen madwar 12.5kg. Il-footprint iżgħar tiegħu meta mqabbel ma' strumenti tradizzjonali jiffaċilita l-mobilità u l-ittestjar fuq-post.

2. Tqassim tal-Interface Intuwittiv: Il-pannell ta 'quddiem fih komponenti ewlenin inklużi touchscreen, swiċċ tal-enerġija, u terminali ta' input ta 'skarika parzjali. Il-pannell ta 'wara fih boltijiet ta' l-ert, port RS232, u inputs ta 'provvista ta' enerġija esterna, li jiżguraw wajers konvenjenti, ert affidabbli, u sigurtà mtejba ta 'ttestjar.

Dan it-tagħmir jintuża għal sejbien ta 'skarika parzjali u ttestjar ta' tagħmir tal-enerġija, inklużi transformers, capacitors, u kejbils, u huwa xieraq għal manifatturi, istituzzjonijiet ta 'riċerka u utilitajiet tal-enerġija.
